一般來說，每當博途進行大版本的升級后，PLC硬件也都會有大版本的固件更新，V19更新后S7-1500的固件版本升級至了V3.1。總體來說，固件升級有以下原因：適應更新更強的硬件
在原有平臺增強功能
修復原有BUG
目前的固件版本型號格式為Vx.y.z (如V1.0.1)，在博途中的組態只需關注前兩個數字，第三個數字是用來修復錯誤的小版本，不影響正常功能的使用，第三個數字如果變化也建議更新。
存儲卡的大小要超過固件文件大小，才可使用存儲卡進行固件更新。如：V2.9.2之后，所有S7-1500系列CPU如果通過存儲卡更新，都至少需要256 MB存儲卡；1500顯示屏的固件文件較小，使用至少12 MB的存儲卡即可。
更新步驟如下：
3. 存儲卡插入電腦，復制“S7_JOB.S7S”和 “FWUPDATE.S7S”文件夾至存儲卡。在復制 "S7_JOB.S7S“ 時會提示替換文件，選擇替換（"S7_JOB.S7S“ 決定了卡的模式，是程序卡還是固件更新卡）4. 將CPU斷電，插入存儲卡后再重新上電，固件會自動進行更新，維護指示燈快速閃爍即表示當固件更新完成

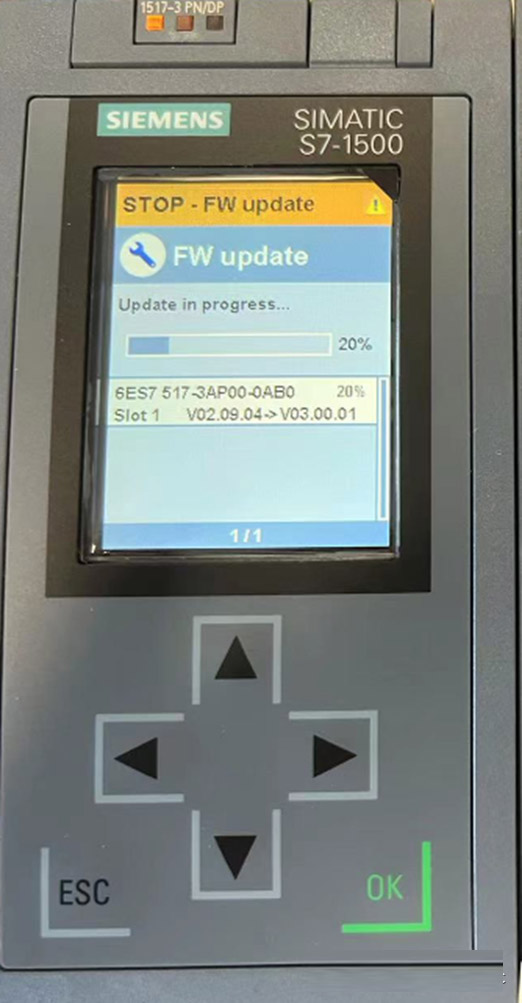

下圖為1500更新中顯示屏的界面：

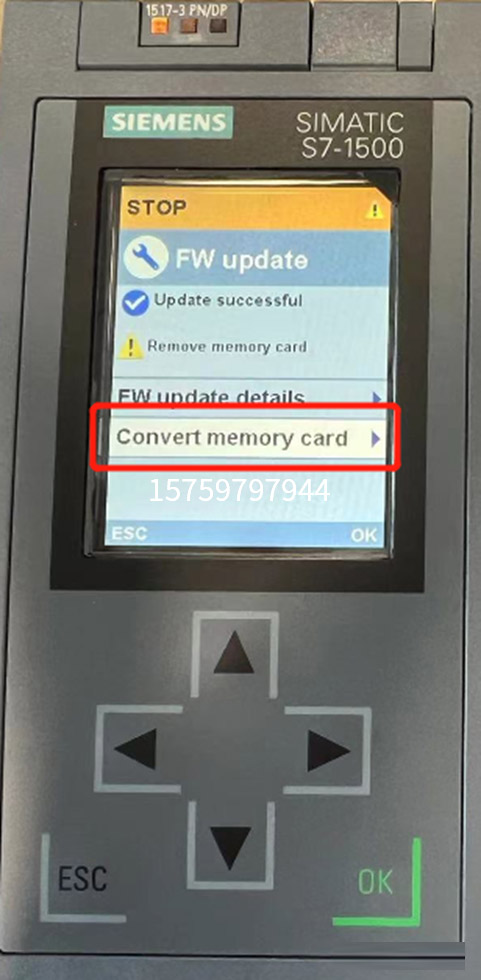

5. 出現“更新成功”與“移除存儲卡”的字樣后，即可通過紅框中轉換存儲卡功能，將固件更新卡變?yōu)槌绦蚩?/span>
對于CPU顯示屏來說，存儲卡中如果是對應的顯示屏固件更新文件，則執行上述操作后，CPU顯示屏?xí)詣?dòng)更新。

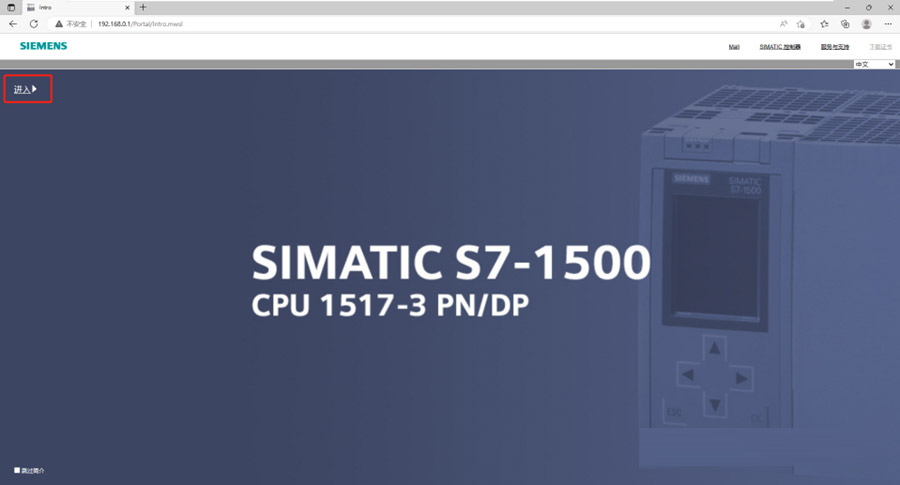

二. 通過Web服務器訪問更新
在使用Web服務器訪問之前，需要先啟用CPU的Web服務器訪問功能。具體步驟如下：1. 在設備視圖中，啟用CPU的Web服務器功能2. 勾選“執行固件更新”訪問權限

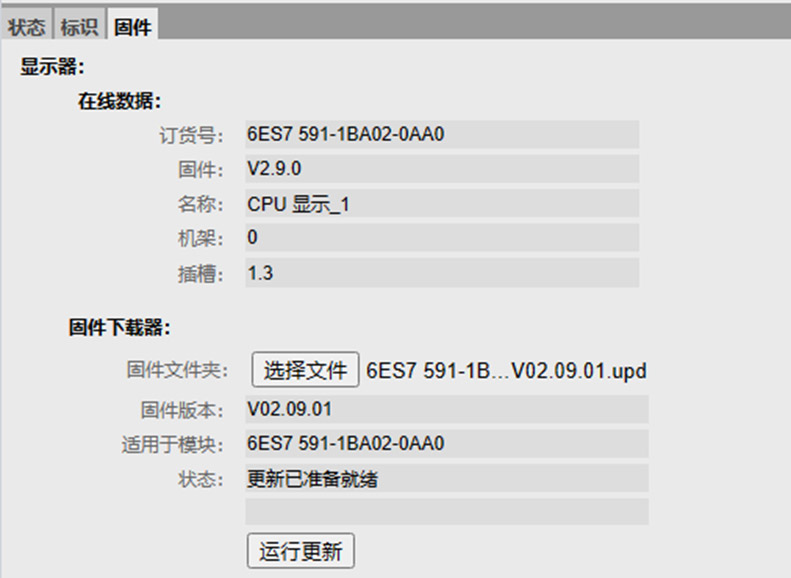

對CPU顯示屏的固件更新，也是類似的操作：
三. 通過TIA Portal組態中更新

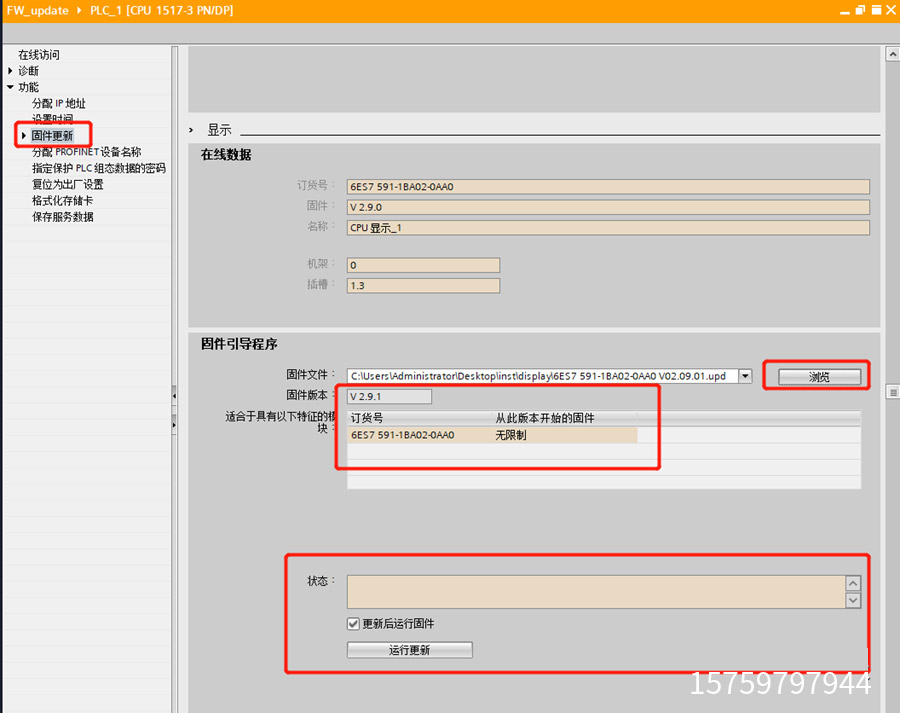

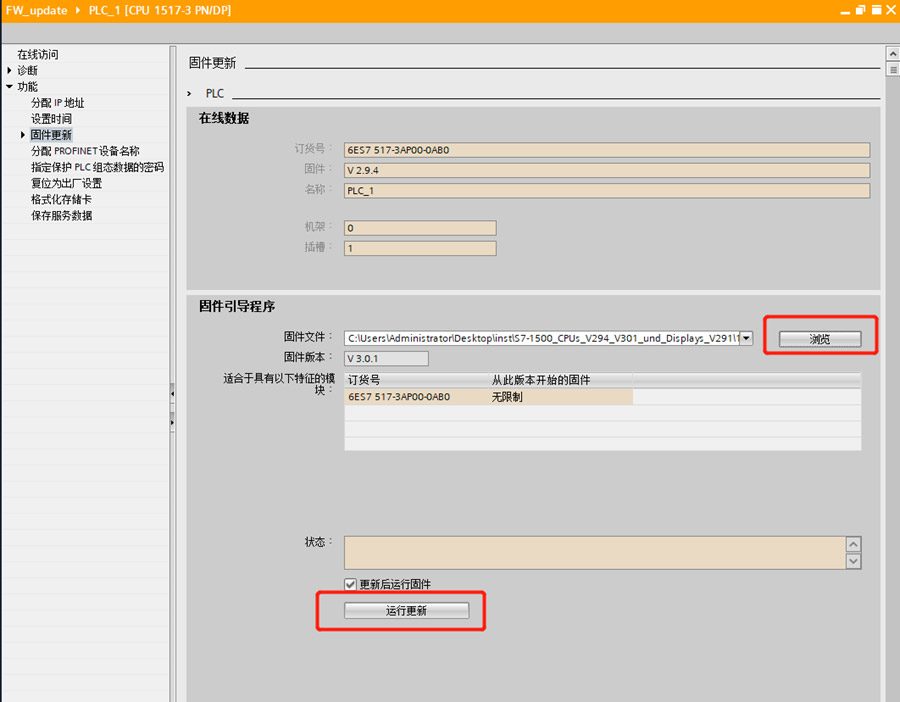

借助TIA Portal軟件，對已組態的CPU進行固件更新的步驟如下：1. 先將CPU轉至在線，在線和診斷中點擊“功能”-“固件更新”，在PLC下選擇固件文件，運行更新顯示下選擇對應文件并運行，即是對CPU顯示屏更新固件：
四. 通過TIA Portal在線訪問中更新

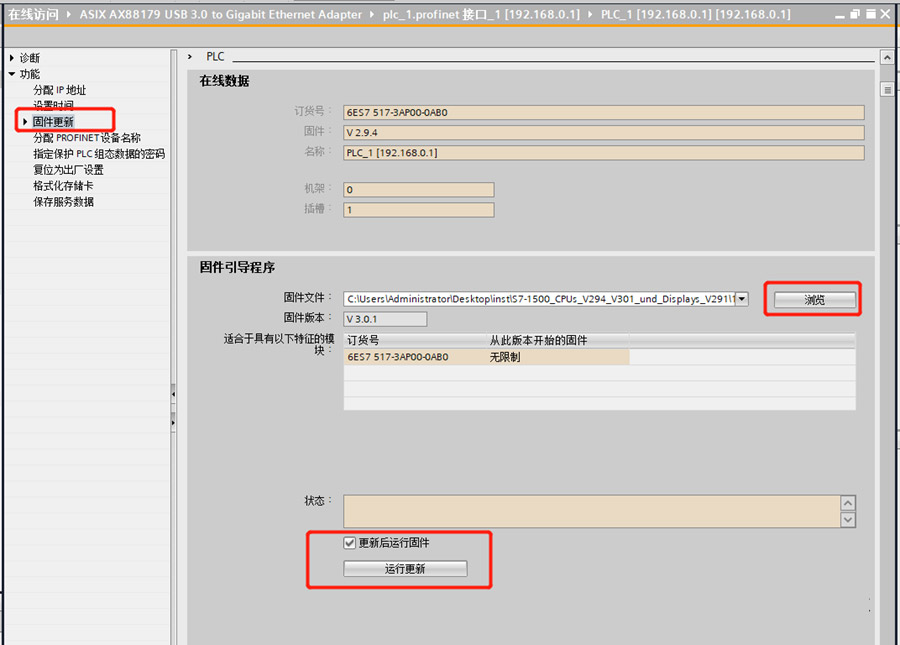

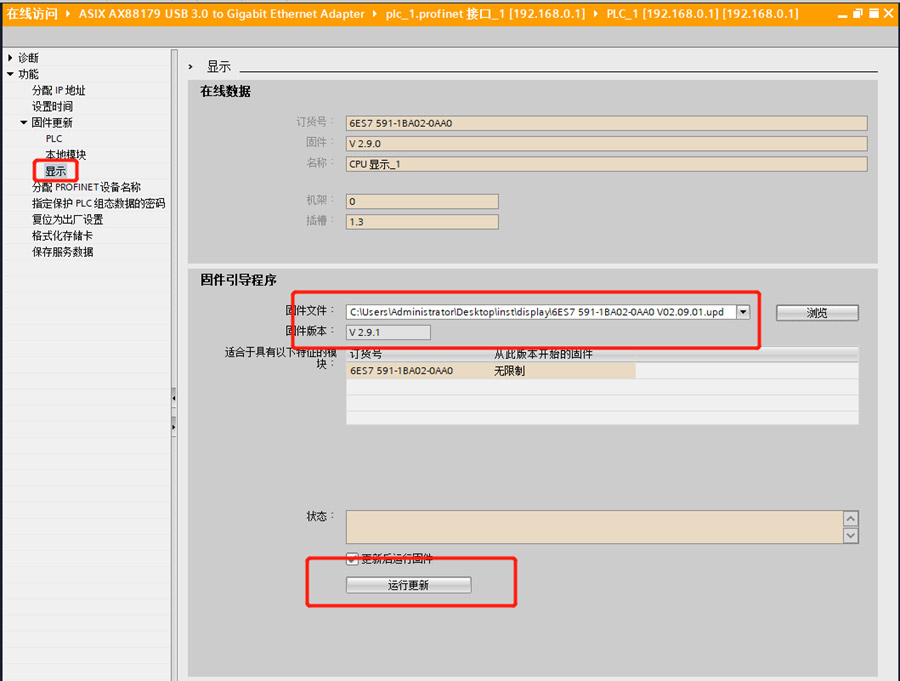

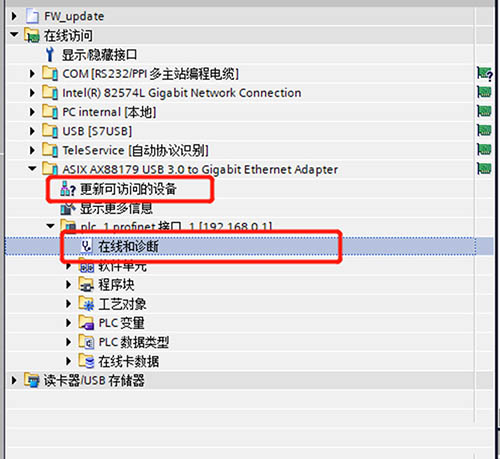

借助TIA Portal軟件，也可在“在線訪問”中進行固件更新，步驟如下：1. 連接PLC后，在博途項目樹中展開“在線訪問”，搜索到需要更新的設備，進入“在線和診斷”顯示下選擇對應文件并運行，即是對CPU顯示屏更新固件：
五. 通過Automation Tool更新

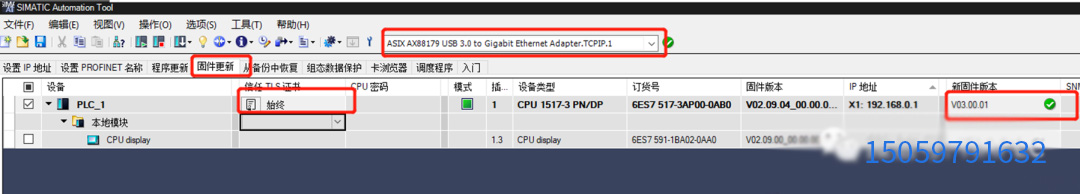

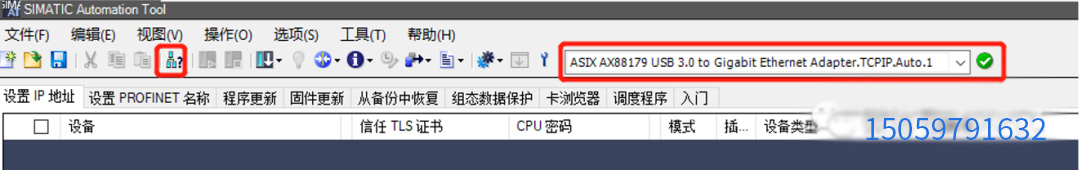

SIMATIC Automation Tool 非常適合在不安裝博途的情況下進行調試和維護，是西門子專門實現調試、維護和服務的小工具。詳情可參見往期文章：1. 選擇網卡，掃描網絡中的設備
2. 設置始終信任TLS證書；點擊固件更新，選擇該硬件對應更新固件的文件
CPU display下選擇對應文件并運行，即是對CPU顯示屏更新固件：
